Запчасти для тестомесов VMI-Berto Италия серии MAG модель 60L и 80L

Общий вид - 1 Общий вид - 2 Узел крепления дежи Двигатель вращения месильного органа Суппорт дежи
Приводной механизм + двигатель вращения дежи Корпус Защитная решетка Защитная решетка - деталировка Направляющий ролик дежи

Общий вид - 1
Решетка Grid MAG80 BVB202118E
Решетка Grid MAG  60 BVB202122E
Электронная плата управления Electric drawings BVBE01316
Фикс.крышка MAG80 Fixed cover MAG80 BVB205077E
Фикс.крышка MAG60 Fixed cover MAG60 BVB205081E
Дежа Bowl MAG80 BVB261072
Дежа Bowl MAG60 BVB261071
Корпус Frame BVB285109E

Общий вид - 2
Ремень belt BVBC00151
Узел крепления месильного органа Tool scabbard BVB220016E
Направляющие ролики дежи Bowl rollers BVB216091E
Суппорт дежи Bowl support BVB100052E
Цепь chain BVBC00941
Подшипник вращения дежи Bowl bearing BVB100089E
Ремень belt BVBC01629
Двигатель вращения дежи Bowl motor BVB231000E
Двигатель вращения месильного органа Tool motor BVB191100E

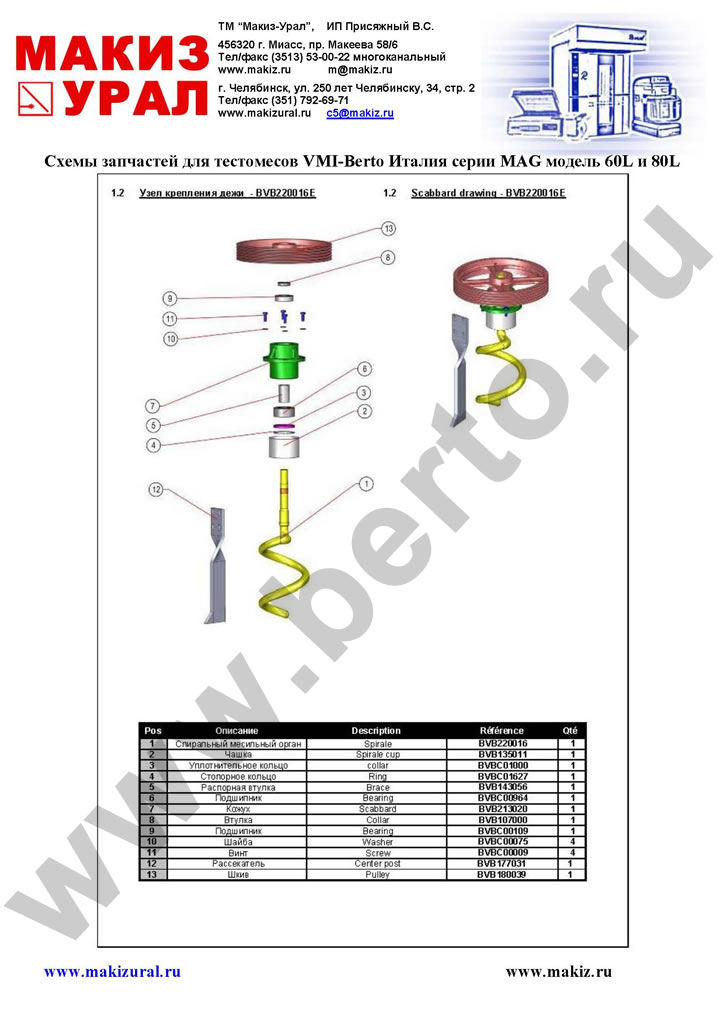

Узел крепления дежи - BVB220016E
Scabbard drawing - BVB220016E
Pos Описание Description Reference Qte
1 Спиральный месильный орган Spirale BVB220016 1
2 Чашка   Spirale cup BVB135011 1
3 Уплотнительное кольцо collar BVBC01000 1
4 Стопорное кольцо Ring BVBC01627 1
5 Распорная втулка   Brace BVB143056 1
6 Подшипник Bearing BVBC00964 1
7 Кожух Scabbard BVB213020 1
8 Втулка   Collar BVB107000 1
9 Подшипник Bearing BVBC00109 1
10 Шайба Washer BVBC00075 4
11 Винт Screw BVBC00009 4
12 Рассекатель Center post BVB177031 1
13 Шкив Pulley BVB180039 1

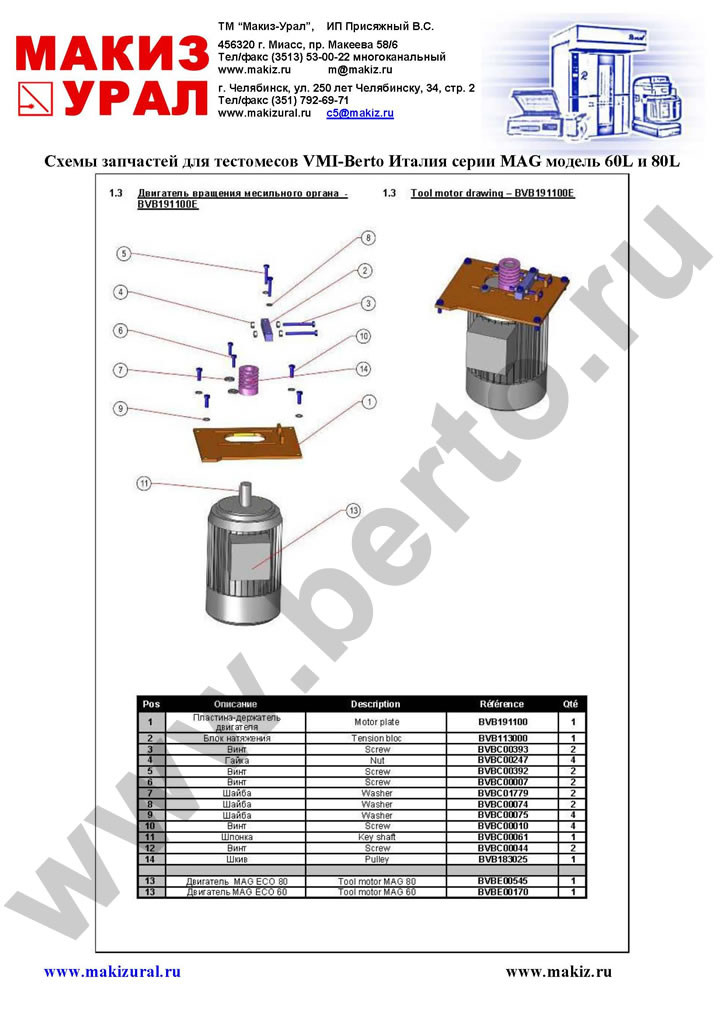

Двигатель вращения месильного органа - BVB191100E
Tool motor drawing – BVB191100E
Pos Описание Description Reference Qte
1 Пластина-держатель двигателя Motor plate BVB191100 1
2 Блок натяжения Tension bloc BVB113000 1
3 Винт Screw BVBC00393 2
4 Гайка   Nut BVBC00247 4
5 Винт Screw BVBC00392 2
6 Винт Screw BVBC00007 2
7 Шайба   Washer BVBC01779 2
8 Шайба   Washer BVBC00074 2
9 Шайба   Washer BVBC00075 4
10 Винт Screw BVBC00010 4
11 Шпонка   Key shaft BVBC00061 1
12 Винт Screw BVBC00044 2
14 Шкив   Pulley BVB183025 1

13 Двигатель  MAG ECO 80 Tool motor MAG 80 BVBE00545 1
13 Двигатель MAG ECO 60 Tool motor MAG 60 BVBE00170 1

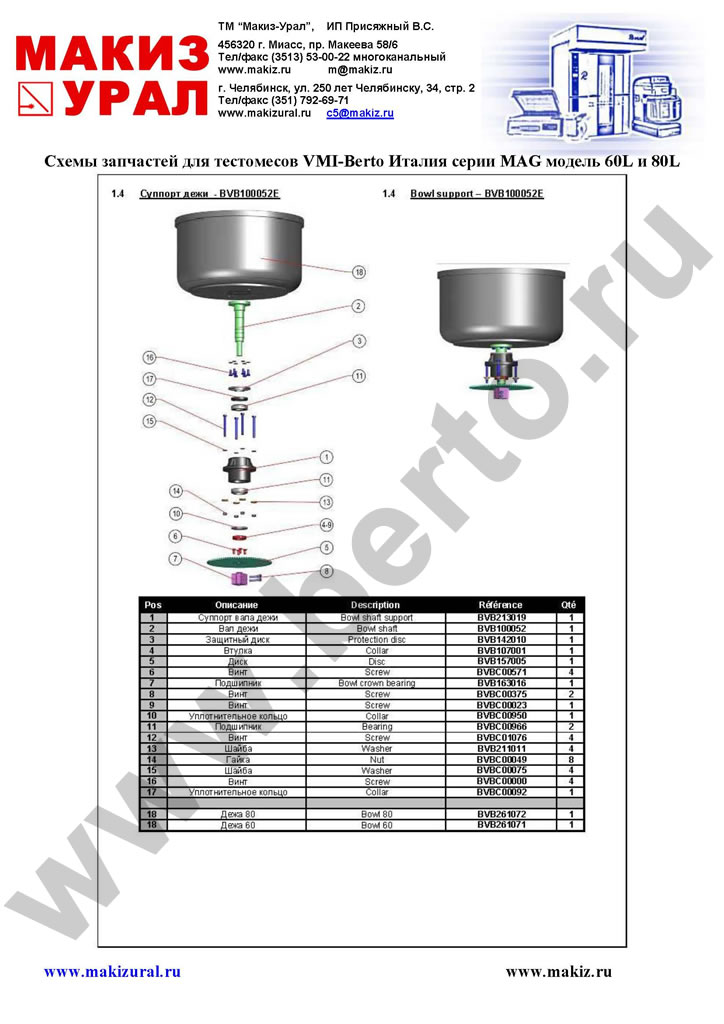

Суппорт дежи - BVB100052E
Bowl support – BVB100052E
Pos Описание Description Reference Qte
1 Суппорт вала дежи Bowl shaft support BVB213019 1
2 Вал дежи Bowl shaft BVB100052 1
3 Защитный диск Protection disc BVB142010 1
4 Втулка Collar BVB107001 1
5 Диск   Disc BVB157005 1
6 Винт Screw BVBC00571 4
7 Подшипник Bowl crown bearing BVB163016 1
8 Винт   Screw BVBC00375 2
9 Винт Screw BVBC00023 1
10 Уплотнительное кольцо Collar BVBC00950 1
11 Подшипник Bearing BVBC00966 2
12 Винт   Screw BVBC01076 4
13 Шайба Washer BVB211011 4
14 Гайка   Nut BVBC00049 8
15 Шайба Washer BVBC00075 4
16 Винт   Screw BVBC00000 4
17 Уплотнительное кольцо Collar BVBC00092 1

18 Дежа 80 Bowl 80 BVB261072 1
18 Дежа 60 Bowl 60 BVB261071 1

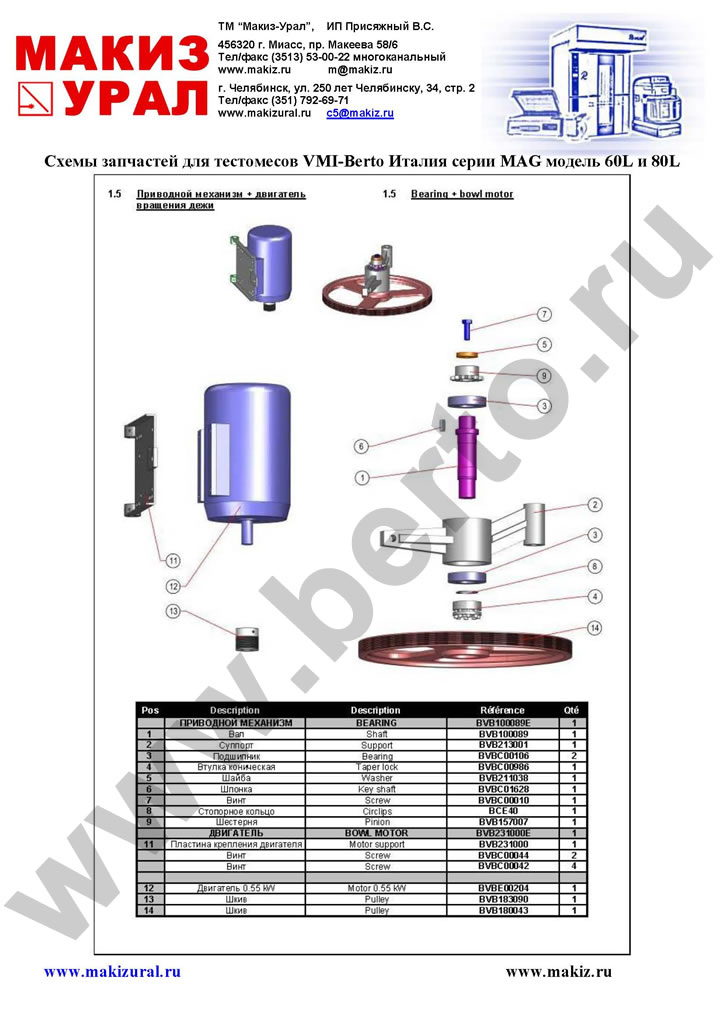

Приводной механизм + двигатель вращения дежи
Bearing + bowl motor
Pos Описание Description Reference Qte
  ПРИВОДНОЙ МЕХАНИЗМ BEARING BVB100089E 1
1 Вал Shaft BVB100089 1
2 Суппорт Support BVB213001 1
3 Подшипник Bearing BVBC00106 2
4 Втулка коническая Taper lock BVBC00986 1
5 Шайба Washer  BVB211038 1
6 Шпонка   Key shaft BVBC01628 1
7 Винт   Screw BVBC00010 1
8 Стопорное кольцо Circlips BCE40 1
9 Шестерня Pinion BVB157007 1
  ДВИГАТЕЛЬ BOWL MOTOR BVB231000E 1
11 Пластина крепления двигателя Motor support BVB231000 1
  Винт Screw BVBC00044 2
  Винт Screw BVBC00042 4

12 Двигатель 0.55 kW Motor 0.55 kW BVBE00204 1
13 Шкив   Pulley BVB183090 1
14 Шкив Pulley BVB180043 1

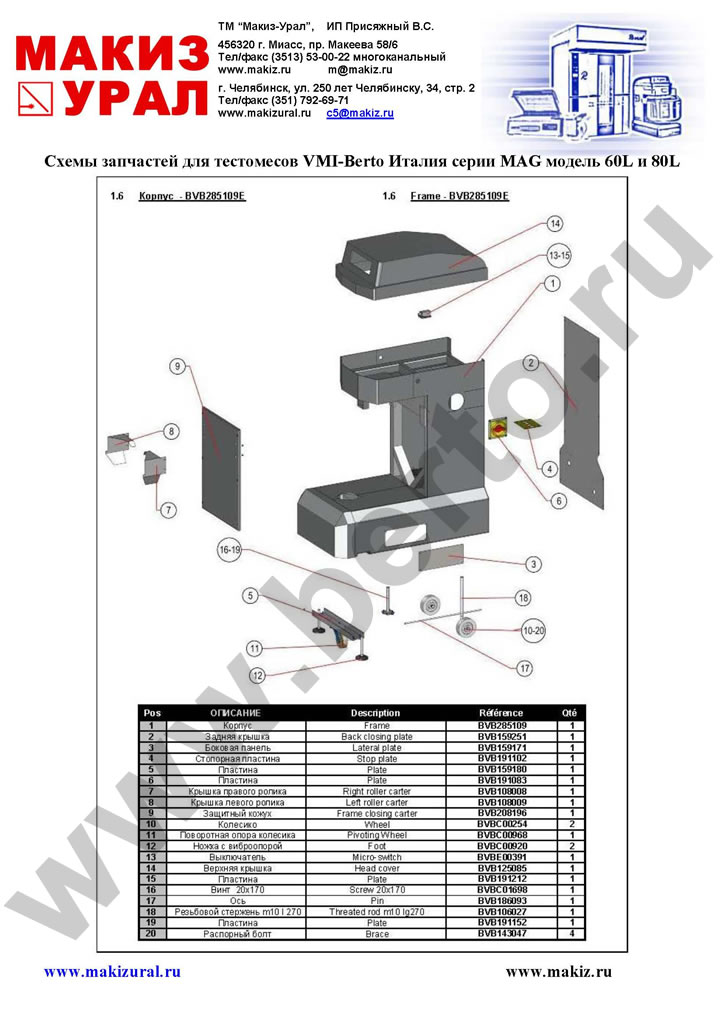

Корпус - BVB285109E
Frame - BVB285109E
Pos Описание Description Reference Qte
1 Корпус Frame BVB285109 1
2 Задняя крышка   Back closing plate BVB159251 1
3 Боковая панель   Lateral plate BVB159171 1
4 Стопорная пластина Stop plate BVB191102 1
5 Пластина   Plate BVB159180 1
6 Пластина   Plate BVB191083 1
7 Крышка правого ролика Right roller carter BVB108008 1
8 Крышка левого ролика Left roller carter BVB108009 1
9 Защитный кожух Frame closing carter BVB208196 1
10 Колесико   Wheel BVBC00254 2
11 Поворотная опора колесика Pivoting Wheel BVBC00968 1
12 Ножка с виброопорой Foot BVBC00920 2
13 Выключатель   Micro-switch BVBE00391 1
14 Верхняя крышка Head cover BVB125085 1
15 Пластина Plate BVB191212 1
16 Винт  20x170 Screw 20x170 BVBC01698 1
17 Ось   Pin BVB186093 1
18 Резьбовой стержень m10 l 270 Threated rod m10 lg270 BVB106027 1
19 Пластина Plate BVB191152 1
20 Распорный болт Brace BVB143047 4

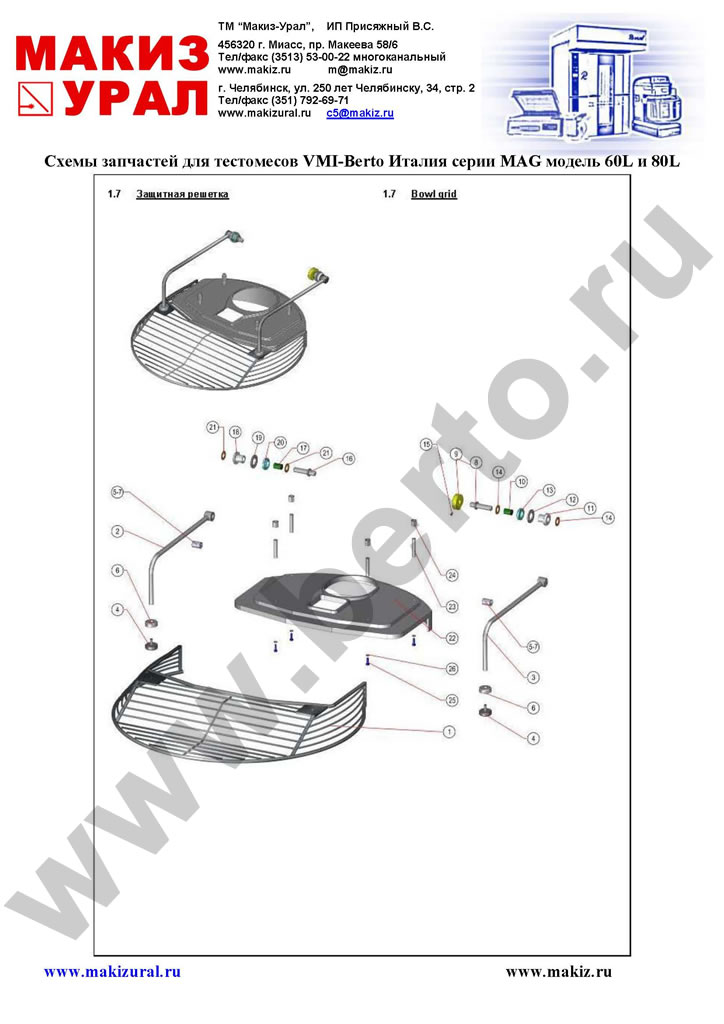

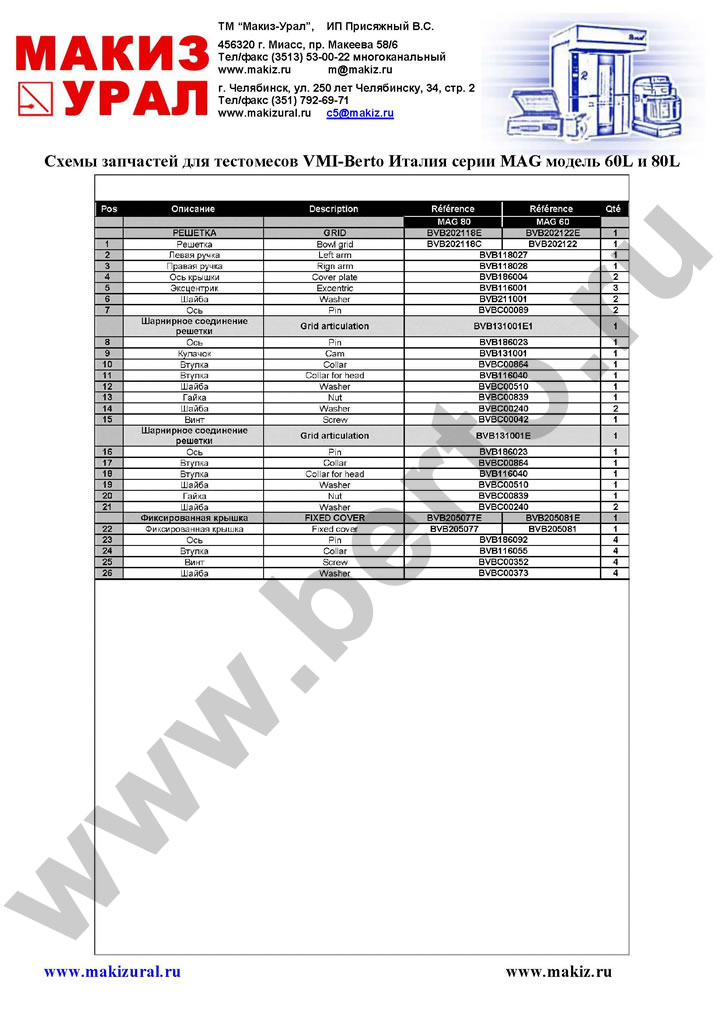

Защитная решетка
Bowl grid
Pos Описание Description Reference Reference Qte
      MAG 80 MAG 60
  РЕШЕТКА GRID BVB202118E BVB202122E 1
1 Решетка   Bowl grid BVB202118C BVB202122 1
2 Левая ручка Left arm BVB118027 1
3 Правая ручка Rign arm BVB118028 1
4 Ось крышки Cover plate BVB186004 2
5 Эксцентрик   Excentric BVB116001 3
6 Шайба Washer  BVB211001 2
7 Ось Pin BVBC00089 2
  Шарнирное соединение решетки Grid articulation BVB131001E1 1
8 Ось   Pin BVB186023 1
9 Кулачок   Cam BVB131001 1
10 Втулка Collar BVBC00864 1
11 Втулка   Collar for head BVB116040 1
12 Шайба Washer BVBC00510 1
13 Гайка   Nut BVBC00839 1
14 Шайба   Washer  BVBC00240 2
15 Винт Screw BVBC00042 1
  Шарнирное соединение решетки Grid articulation BVB131001E 1
16 Ось Pin BVB186023 1
17 Втулка Collar BVBC00864 1
18 Втулка Collar for head BVB116040 1
19 Шайба Washer  BVBC00510 1
20 Гайка Nut BVBC00839 1
21 Шайба Washer  BVBC00240 2
  Фиксированная крышка FIXED COVER BVB205077E BVB205081E 1
22 Фиксированная крышка Fixed cover BVB205077 BVB205081 1
23 Ось   Pin BVB186092 4
24 Втулка Collar BVB116055 4
25 Винт Screw BVBC00352 4
26 Шайба   Washer BVBC00373 4

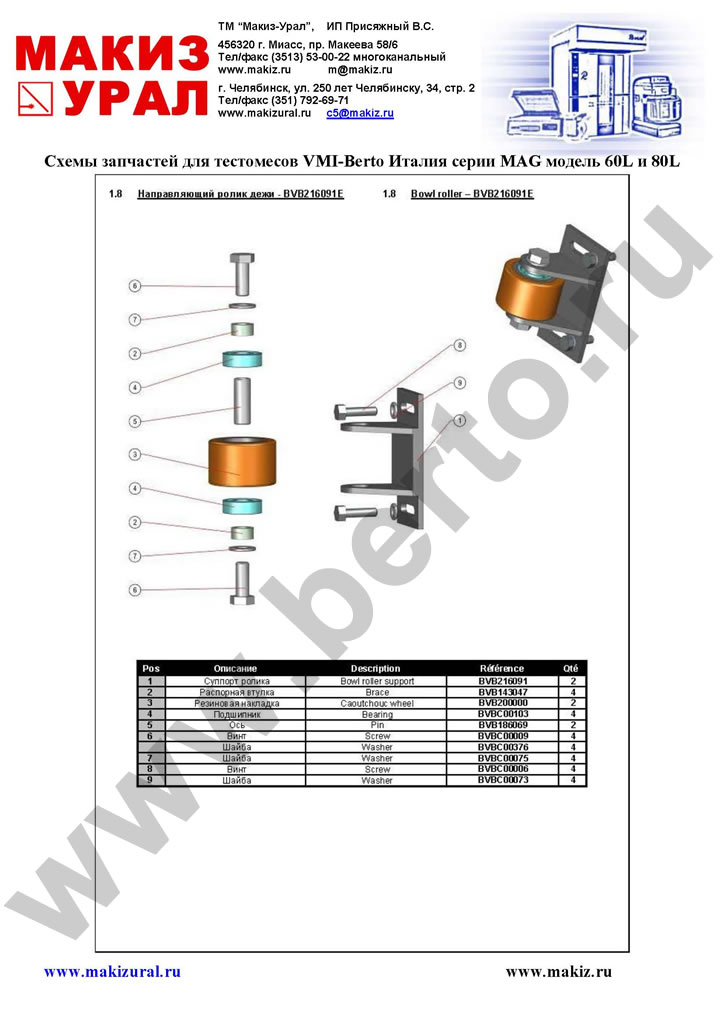

Направляющий ролик дежи - BVB216091E
Bowl roller – BVB216091E
Pos Описание Description Reference Qte
1 Суппорт ролика   Bowl roller support BVB216091 2
2 Распорная втулка Brace BVB143047 4
3 Резиновая накладка Caoutchouc wheel BVB200000 2
4 Подшипник Bearing BVBC00103 4
5 Ось   Pin BVB186069 2
6 Винт Screw BVBC00009 4
  Шайба   Washer  BVBC00376 4
7 Шайба   Washer BVBC00075 4
8 Винт Screw BVBC00006 4
9 Шайба   Washer BVBC00073 4
