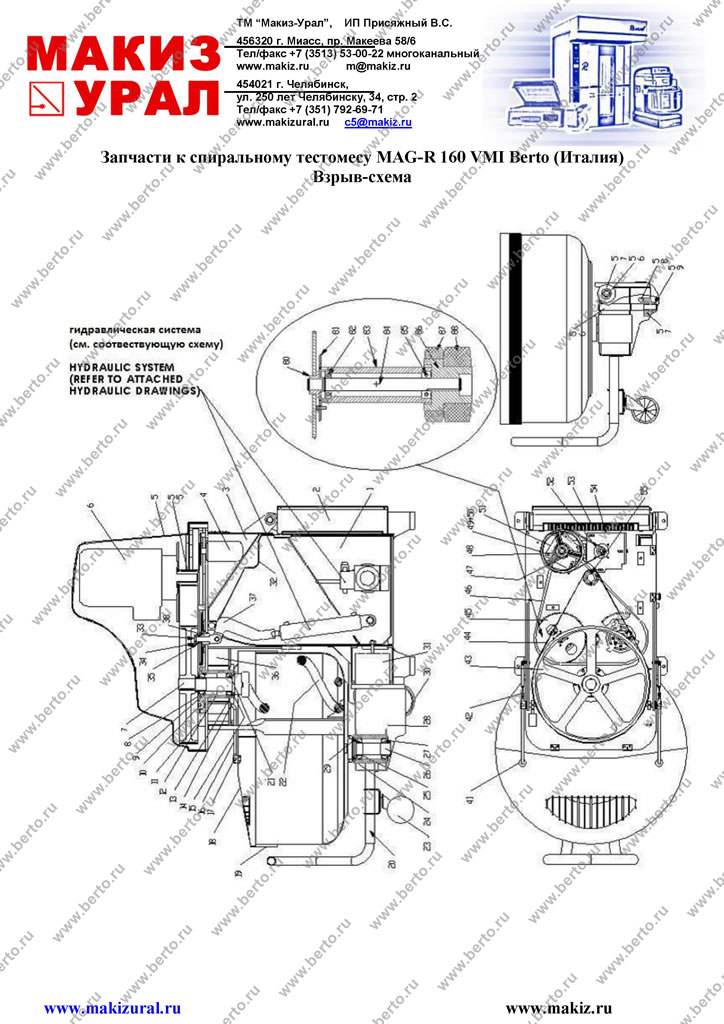

| Поз. |
Кол-во |
№ |
Описание |
Description |
| 1 |
1 |
285075 |
Основная конструкция для моделей 160-300 |
Base structure for 160-300 models |
| 2 |
1 |
138003 |
Электрический шкаф |
Unit containing electrical panel |
| 3 |
1 |
247046 |
Съемная крышка машины |
Mobile machine head |
| 4 |
1 |
Е00822 |
Двигатель G80 4P 0.75 kW 400V/50Hz/3Phase B14 |
Motor G80 4P 0.75 kW 400V/50Hz/3Phase B14 |
| Е00859 |
Двигатель G80 4P 0.75 kW 208V/60Hz/3Phase B14 |
Motor G80 4P 0.75 kW 208V/60Hz/3Phase B14 |
| 5 |
1 |
125058 |
Верхняя крышка |
Head cover |
| 6 |
1 |
Е00814 |
Двигатель G160 4/8P 12/6 kW 400V/50Hz/3Phase B5 |
Motor G160 4/8P 12/6 kW 400V/50Hz/3Phase B5 |
| Е00858 |
Двигатель G160 4/8P 12/6 kW 208V/60Hz/3Phase B5 |
Motor G160 4/8P 12/6 kW 208V/60Hz/3Phase B5 |
| 7 |
1 |
100060 |
Вал спирального месильного органа |
Spiral tool shaft |
| 8 |
1 |
C01126 |
Уплотнительное кольцо AV 6313 AV |
Ring - Nilos AV 6313 AV |
| 9 |
1 |
C01127 |
Подшипник - 32213 065-120-32.75 |
Bearing - 32213 065-120-32.75 |
| 10 |
2 |
116040 |
Резьбовая втулка для подъемной крышки дежи |
Threaded bush for mobile bowl cover |
| 2 |
186088 |
Ось подъемной крышки дежи |
Pin for mobile bowl cover |
| 1 |
131001 |
Кулачок для выключателя безопасности |
Cam for safety microswitch |
| 1 |
|
Гайка - M25x1.5 |
Nut - M25x1.5 |
| 11 |
1 |
E00028 |
Концевой выключатель безопасности |
Safety microswitch |
| 12 |
1 |
163022 |
Муфта крепления вала месильного органа |
Spiral shaft hub |
| 13 |
1 |
C00095 |
Уплотнительное кольцо MIM 95x130x12 |
Sealing ring - MIM 95x130x12 |
| 14 |
1 |
104014 |
Фланец для крепления муфты |
Flange for fastening spiral hub |
| 15 |
1 |
108004 |
Кожух для вала месильного органа |
Cover for spiral tool shaft |
| 16 |
2 |
118076 |
Ручка для подъемной крышки дежи для 160 модели |
Arm for mobile bowl cover of 160 model |
| 118077 |
Ручка для подъемной крышки дежи для 200 модели |
Arm for mobile bowl cover of 200 model |
| 118083 |
Ручка для подъемной крышки дежи для 280 модели |
Arm for mobile bowl cover of 280 model |
| 17 |
2 |
211001 |
Блок для крепления ручки к подъемной крышке дежи из нержавеющей стали |
Block for fastening arm to stainless steel mobile bowl cover |
| 2 |
186048 |
Ось для крепления ручки к подъемной крышке дежи из пластика ABS |
Pin for fastening arm to ABS mobile bowl cover |
| 18 |
1 |
202086 |
Съемная крышка дежи из пластика ABS для 160 модели |
Mobile bowl cover in ABS for 160 model |
| 1 |
202060 |
Съемная крышка дежи из нержавеющей стали для 160 модели |
Mobile bowl cover in stainless steel for 160 model |
| 1 |
202095 |
Съемная крышка дежи из пластика ABS для 200 модели |
Mobile bowl cover in ABS for 200 model |
| 1 |
202084 |
Съемная крышка дежи из нержавеющей стали для 200 модели |
Mobile bowl cover in stainless steel for 200 model |
| 1 |
202088 |
Съемная крышка дежи из нержавеющей стали для 280 модели |
Mobile bowl cover in stainless steel for 280 model |
| 19 |
1 |
261069 |
Дежа для 160 модели |
Bowl for 160 model |
| 1 |
261070 |
Дежа для 200 модели |
Bowl for 200 model |
| 1 |
261079 |
Дежа для 280 модели |
Bowl for 280 model |
| 20 |
|
- |
- - Не применяется |
- - Not applicable |
| 21 |
1 |
C01129 |
Подшипник - 32215 075-130-33.25 |
Bearing - 32215 075-130-33.25 |
| 22 |
1 |
220004 |
Месильный орган – 160-280 модели |
Spiral tool - 160-280 models |
| 23 |
1 |
C01142 |
Поворотная опора с колесом д=150х40 В=190 |
Revolving support with wheel d.150 x 40 h190 |
| 24 |
1 |
108005 |
Кожух вала дежи |
Cover for bowl shaft |
| 25 |
2 |
C01127 |
Подшипник - 32213 065-120-32.75 |
Bearing - 32213 065-120-32.75 |
| 26 |
1 |
100061 |
Вал дежи |
Bowl shaft |
| 27 |
1 |
C01126 |
Уплотнительное кольцо - Nilos 6313 AV |
Ring - Nilos 6313 AV |
| 1 |
107002 |
Стопорная гайка радиальной фиксации |
Radial lock nut |
| 28 |
1 |
141014 |
Опорная конструкция тележки дежи для 160-200 моделей |
Bowl trolley base structure for 160-200 model |
| 1 |
141016 |
Опорная конструкция тележки дежи для 280 модели |
Bowl trolley base structure for 280 model |
| 29 |
1 |
C01143 |
Уплотнительное кольцо - MIM 80x120x13 |
Sealing ring - MIM 80x120x13 |
| 30 |
2 |
C00187 |
Полиуретановое колесо 200х50 |
Polyurethane wheel 200x50 |
| 31 |
1 |
346000 |
Крепежный магнит |
Fastening magnet |
| 32 |
1 |
208107 |
Внутренний пластиковый защитный кожух |
Inner plastic protective cover |
| 33 |
1 |
100065 |
Вал стяжки для крюка |
Shaft of tie-rod for hook |
| 34 |
1 |
C00231 |
Стопорная гайка - M30x1.5 |
Lock nut - M30x1.5 |
| 35 |
2 |
143041 |
Шайба для центрирования колес тележки |
Spacer for trolley centring wheels |
| 37 |
1 |
154006 |
Крюк |
Hook |
| 38 |
1 |
151021 |
Фланец для анкерного штифта для крюка |
Flange of tie-rod for hook |
| 41 |
2 |
116052 |
Блок для крепления ручки к подъемной крышке дежи из пластика ABS |
Block for fastening arm to mobile bowl cover in ABS |
| 2 |
186048 |
Ось для крепления ручки к подъемной крышке дежи из пластика ABS |
Pin for fastening arm to mobile bowl cover in ABS |
| 42 |
1 |
C00261 |
Газовая пружина для подъемной крышки дежи из пластика ABS |
Gas strut for mobile bowl cover in ABS |
| 2 |
C01209 |
Газовая пружина для подъемной крышки дежи из нержавеющей стали |
Gas strut for mobile bowl cover in stainless steel |
| 43 |
1 |
180046 |
Шкив месильного органа – 200 |
Spiral tool pulley - 200 |
| 44 |
1 |
C01169 |
Ремень - Poly V 2476 L19 |
Belt - Poly V 2476 L19 |
| 45 |
2 |
157013 |
Зубчатое колесо - Z 70 |
Lock nut - Z 70 |
| 46 |
1 |
C01298 |
Цепь – внутренняя длина 1/2x5/16 |
Chain – inside length 1/2x5/16 |
| 47 |
1 |
157011 |
Зубчатое колесо - Z 20 |
Plate wheel - Z 20 |
| 48 |
1 |
C01274 |
Подшипник - 6005 2RS 25-47-12 |
Bearing - 6005 2RS 25-47-12 |
| 49 |
1 |
180048 |
Шкив трансмиссии дежи |
Pulley for bowl transmission |
| 50 |
1 |
C01168 |
Ремень - Poly V 914 J13 |
Belt - poly V 914 J13 |
| 51 |
1 |
216093 |
Суппорт трансмиссии |
Transmission support |
| 52 |
1 |
183070 |
Шкив двигателя вращения дежи |
Pulley for bowl motor |
| 53 |
1 |
208108 |
Задняя крышка |
Rear cover |
| 54 |
1 |
191089 |
|
Sliding plate for bowl motor |
| 55 |
1 |
183069 |
Шкив для двигателя месильного органа – 50 Гц |
Pulley for spiral tool motor – 50 Hz |
| 1 |
183076 |
Шкив для двигателя месильного органа – 60 Гц |
Pulley for spiral tool motor – 60 Hz |
| 56 |
|
|
- Не применяется |
- Not applicable |
| 57 |
2 |
200014 |
Ролик центрирования дежи |
Roller to centre bowl trolley |
| 58 |
1 |
186097 |
Ось для фиксированных колес дежи |
Pin for fixed bowl trolley wheels |
| 59 |
4 |
C01222 |
Самосмазывающаяся втулка |
Self-lubricating bush |
| 80 |
2 |
163024 |
Муфта для зубчатого колеса – Z80 |
Hub for plate wheel – Z80 |
| 81 |
2 |
191087 |
Верхнее кольцо для вала |
Upper ring for tube |
| 82 |
2 |
C01151 |
Подшипник - 6207 2RS 35-72-17 |
Bearing - 6207 2RS 35-72-17 |
| 83 |
2 |
163025 |
Эксцентриковый вал для фрикционных колес дежи |
Eccentric tube for bowl friction wheels |
| 84 |
2 |
100062 |
Вал трансмиссии для фрикционных колес дежи |
Transmission shaft for bowl friction wheels |
| 85 |
2 |
C01152 |
Подшипник - 3207 2RS 35-72-27 |
Bearing - 3207 2RS 35-72-27 |
| 86 |
2 |
163026 |
Втулка для фрикционных колес дежи |
Core for bowl friction wheels |
| 87 |
2 |
C01153 |
Резиновое кольцо - 200x50x140 |
Rubber ring - 200x50x140 |
| 88 |
2 |
C01154 |
Резиновое кольцо - 200x75x100 |
Rubber ring - 200x75x100 |
| |

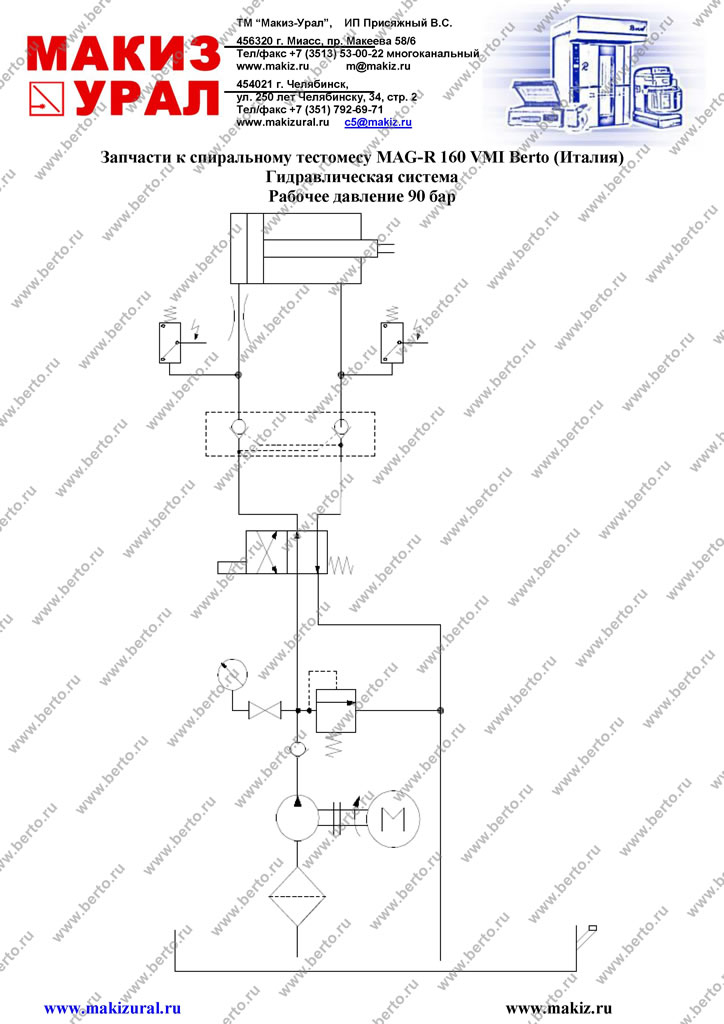

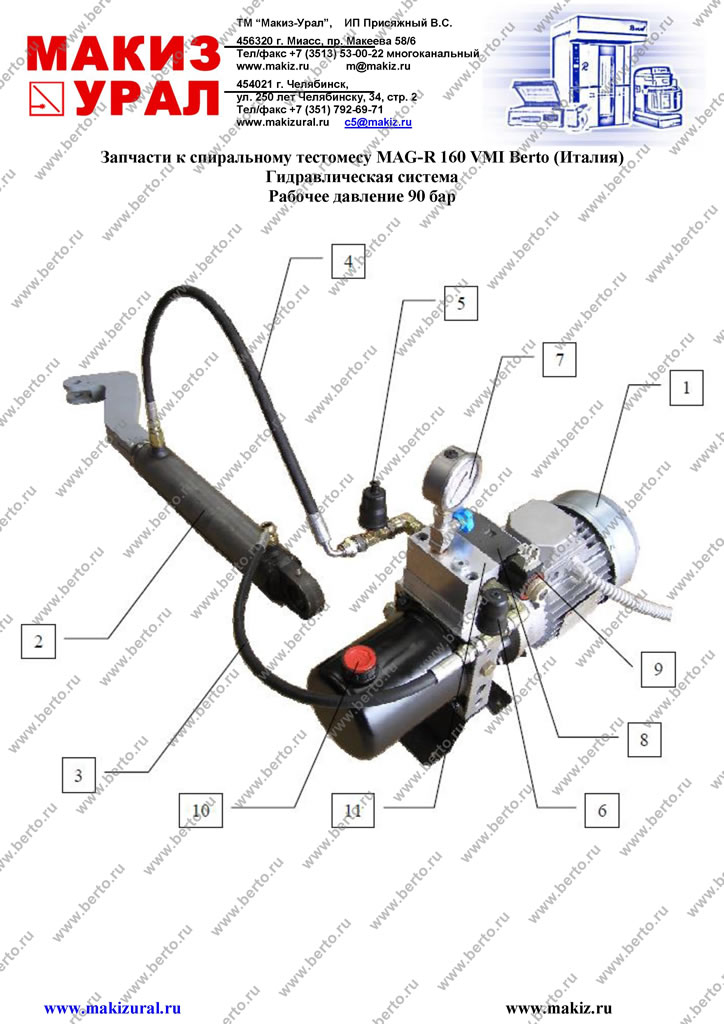

| Гидравлическая система |
| Рабочее давление 90 бар |
| Поз. |
Кол-во |
№ |
Описание |
Description |
| 1 |
1 |
E00822 |
Двигатель ST 80 0.75 kW, 50 Hz, 400V |
Motor ST 80 0.75 kW, 50 Hz, 400V |
| |
|
E00859 |
Двигатель ST 80 0.75 kW, 60 Hz, 208V |
Motor ST 80 0.75 kW, 60 Hz, 208V |
| 2 |
1 |
C01342 |
Цилиндр управления |
Head cylinder |
| 3 |
1 |
C01345 |
Маслопровод подъема l 850 mm |
Pipe for ascent l 850 mm |
| 4 |
1 |
C01344 |
Маслопровод опускания l 600 mm |
Pipe for descent l 600 mm |
| 5 |
1 |
E00919 |
Переключатель давления масла |
Oil pressure switch |
| 6 |
1 |
E00919 |
Переключатель давления масла |
Oil pressure switch |
| 7 |
1 |
C00458 |
Манометр mg 63 0-160 |
Pressure gauge mg 63 0-160 |
| 8 |
1 |
E00313 |
Клапан ATOS DHI-0631/2 |
Valve ATOS DHI-0631/2 |
| 9 |
1 |
C01431 |
Электромагнитный клапан ATOS SP-COU 24 V DC |
Solenoid ATOS SP-COU 24 V DC |
| 10 |
1 |
|
Емкость для масла OMT |
Cap for adding oil OMT |
| 11 |
1 |
C01359 |
Невозвратный двойной клапан |
Non return double valve |
| Вн |
1 |
|
Фильтр |
Filter |
| Вн |
1 |
|
Гидравлический насос |
Hydraulic pump |
| Вн |
1 |
|
Уплотнительное кольцо (насос двигателя) |
Joint ring (motor pump) |
| Вн |
1 |
|
Гидравлический клапан управления |
Hydraulic control valve |
| Вн – внутренние компоненты (не схеме не видны) |
