Запчасти для тестомесов VMI-Berto Италия серии MAG-R модель 80

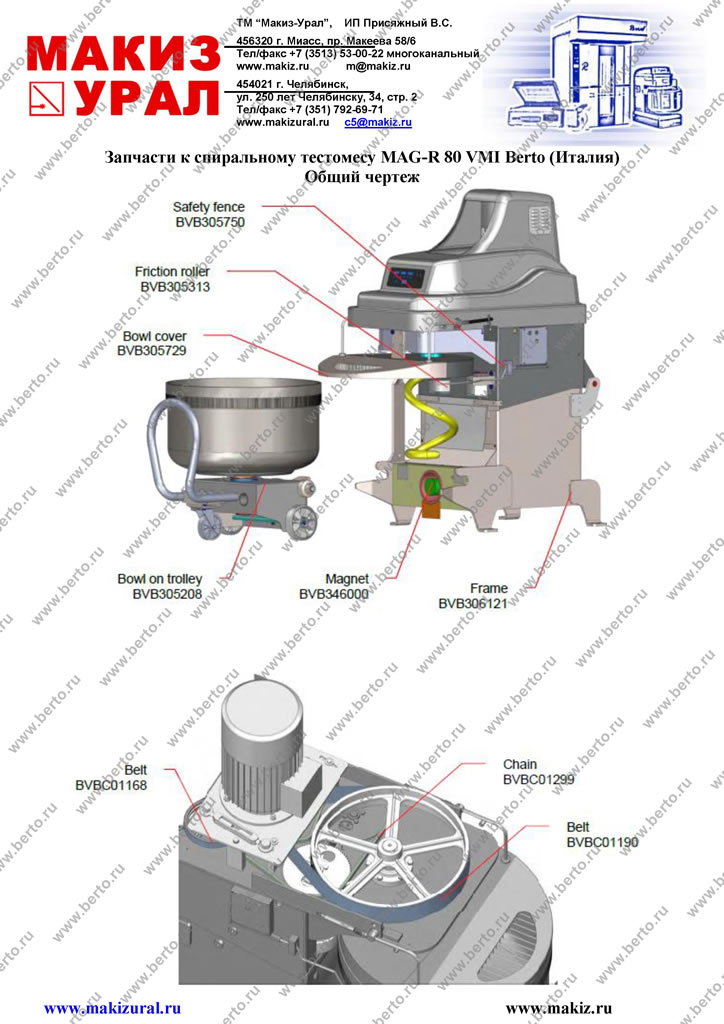

Общий чертеж Спираль Двигатель спирали Фрикционное колесо
Реверсивный шкив Двигатель дежи Направляющая дежи Защитное ограждение
Тележка дежи Крышка дежи Корпус Гидравлический узел

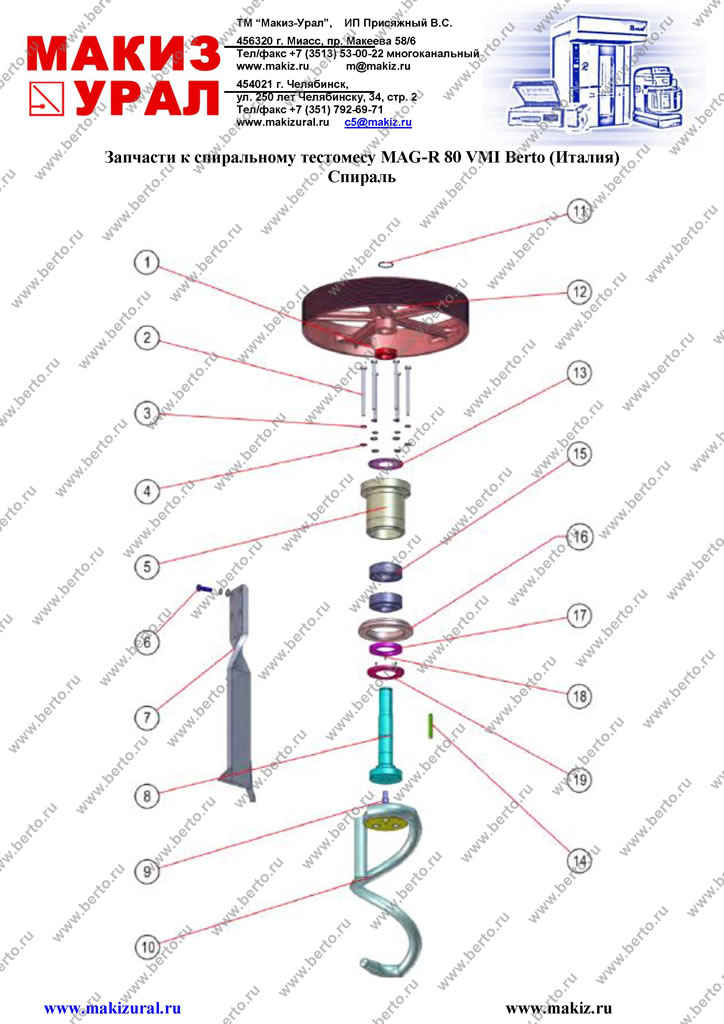

Спираль - BVB305023
Поз. Описание Кол. Код
1 Стопорная гайка 1 BVB107003
2 Опора вала 1 BVB163028
2 Болт 6 BVBC01182
3 Шайба 6 BVBC00085
4 Шайба 6 BVBC00074
6 Болт 4 BVBC00173
7 Рассекатель 1 BVB177030
8 Вал 1 BVB100069
9 Болт 3 BVBC00028
10 Спираль 1 BVB220025
11 Стопорное кольцо ce 42 1 BVBC01185
12 Шкив 1 BVB180049
13 Уплотняющая манжета 1 BVBC01181
14 Шпонка 1 BVBC01184
15 Подшипник 2 BVBC01176
16 Запорное кольцо 1 BVB104017
17 Уплотнительное кольцо 1 BVBC01177
18 Болт 3 BVBC01130
19 Защитное кольцо вала 1 BVB108007
  Смазочный материал 0,008 BVBC00353
  Пневматическое соединение 2 BVBC01379
  Входное отверстие 1 BVBC01135
  Рукав 1 BVBC01136
  Шайба 4 BVBC00075
  Шайба 4 BVBC00086
  Пневматическое соединение 1 BVBC01137

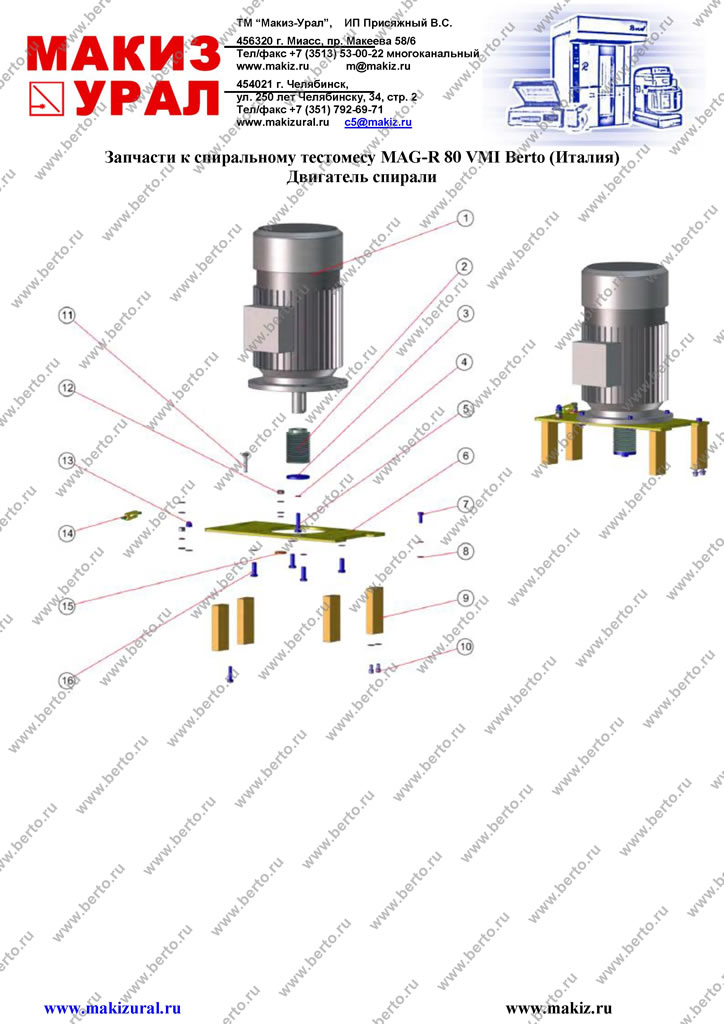

Двигатель спирали - BVB305117
Поз. Описание Кол. Код
  Шайба 5 BVBC00086
  Шайба 4 BVBC00075
  Болт 1 BVBC00578
  Кабель 1 BVBE01181
  Болт 2 BVBC01250
  Фиксирующий штырь 2 BVB186096
1 Двигатель 1 BVBE00635
2 Шкив 1 BVB183073
3 Шайба 1 BVB211023
4
4 Шайба 5 BVBC00085
5 Болт 1 BVBC00174
6 Пластина крепления двигателя 1 BVB231016
7 Болт 3 BVBC00000
8 Шайба 15 BVBC00074
9 Блок 4 BVB113030
10 Болт 8 BVBC00551
11 Болт 1 BVBC00008
12 Гайка 2 BVBC00247
13 Гайка 1 BVBC00053
14 Устройство натяжения 1 BVBC01180
16 Шайба 3 BVB211011
17 Болт 4 BVBC00015

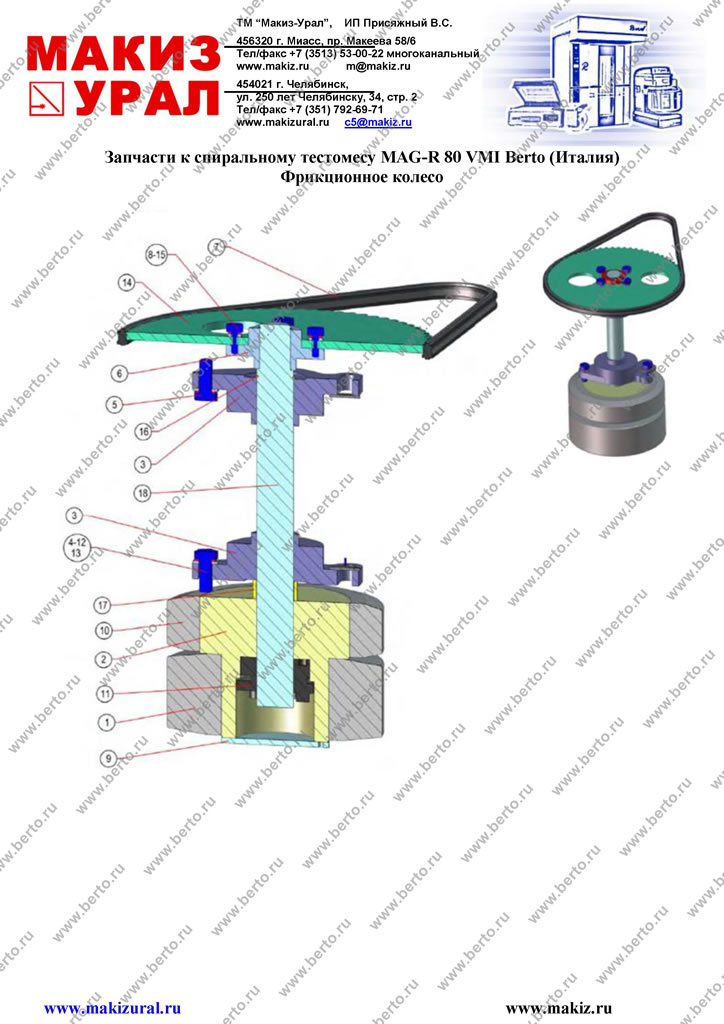

Фрикционное колесо - BVB305313
Поз. Описание Кол. Код
  Шайба 4 BVBC00073
  Шайба 4 BVBC00521
  Шпонка вала 1 BCL080730
1 Резиновая муфта 1 BVBC01154
2 Опора резиновой муфты 1 BVB163029
3 Подшипник 2 BVBC00250
4
4 Шайба 4 BVBC00086
5 Шайба 2 BVBC00075
6 Суппорт 1 BVB163024
7 Простая цепь 1 BVBC01299
8 Кольцо 1 BVBC00057
9 Защитный диск 1 BVB142021
10 Резиновая муфта 1 BVBC01153
11 Фиксатор 1 BVBC01212
12 Шайба 2 BVBC00205
13 Болт 4 BVBC00009
14 Зубчатое колесо 1 BVB157013
15 Болт 4 BVBC00576
16 Стопорное кольцо 1 BVBC00246
17 Фиксирующая скоба 1 BVB143042
18 Вал 1 BVB100070

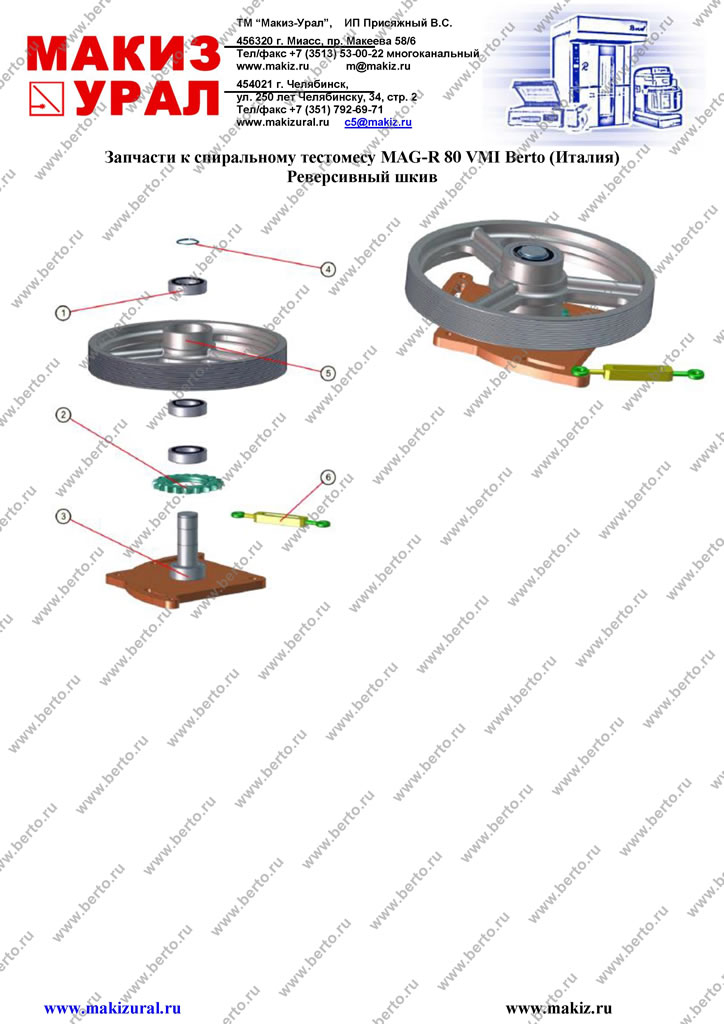

Реверсивный шкив - BVB305312
Поз. Описание Кол. Код
  Болт 6 BVBC00390
  Шайба 6 BVBC00073
  Шайба 4 BVBC00521
  Болт 3 BVBC00487
  Шайба 2 BVBC00376
  Гайка 2 BVBC00048
  Болт 1 BVBC01148
  Болт 1 BVBC01159
1 Подшипник 3 BVBC01274
2 Шестерня 1 BVB157011
3 Суппорт 1 BVB216093
4
4 Стопорное кольцо 1 BVBC00530
5 Шкив 1 BVB180048
6 Устройство натяжения 1 BVBC01158

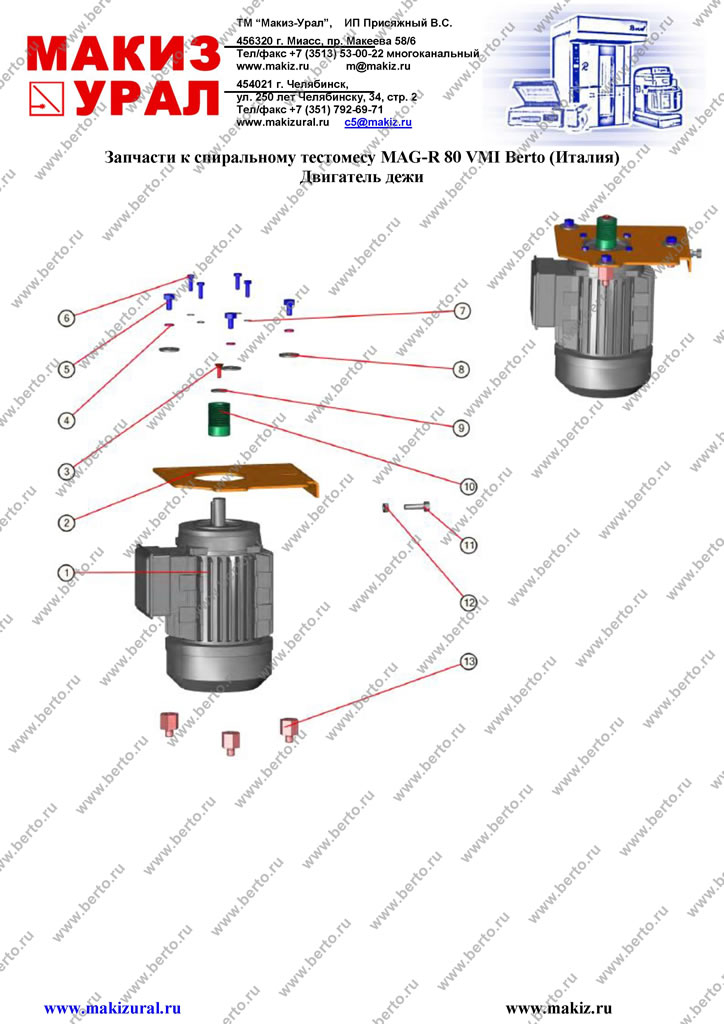

Двигатель дежи - BVB305405
Поз. Описание Кол. Код
  Кабель 1 BVBE00627
  Рукав 1 BVBE01283
1 Двигатель 1 BVBE00822
2 Пластина крепления двигателя 1 BVB191089
3 Болт 1 BVBC00032
4
4 Шайба 3 BVBC00521
5 Болт 3 BVBC00005
6 Болт 4 BVBC00352
7 Шайба 4 BVBC00072
8 Шайба 1 BVBC00486
9 Шайба 3 BVBC00376
10 Шкив 1 BVB183070
11 Болт 1 BVBC00006
12 Гайка 1 BVBC00048
13 Винт 3 BVB186099

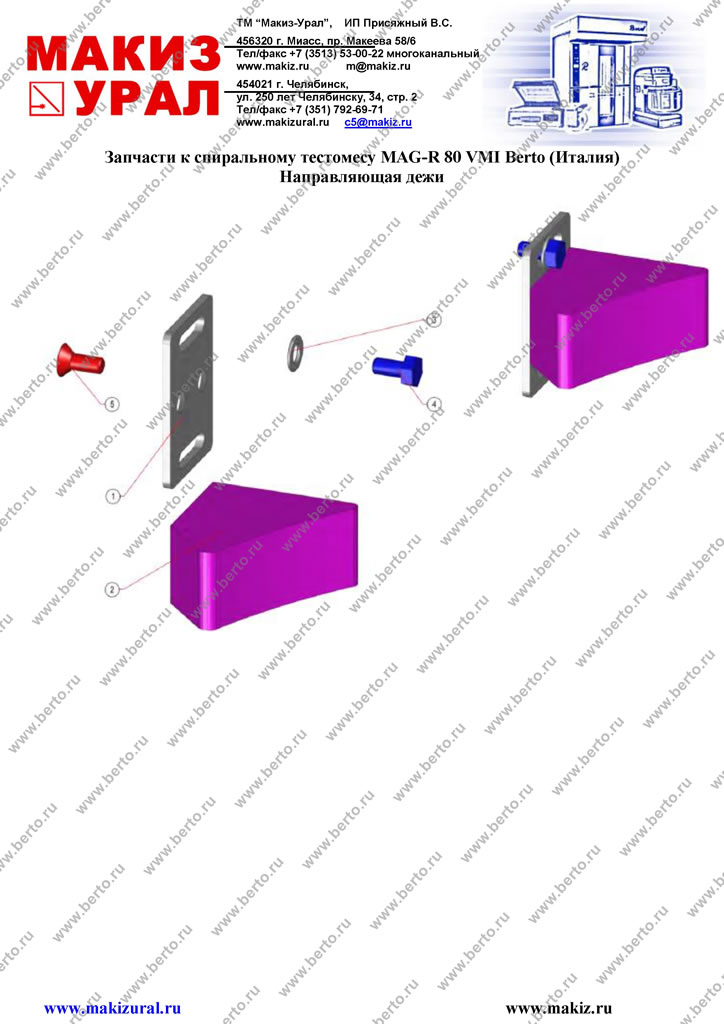

Направляющая дежи - BVB305607
Поз. Описание Кол. Код
1 Крепежная пластина  2 BVB191090
2 Направляющая дежи 2 BVB113034
5 Болт 4 BVBC00030
4
3 Шайба 4 BVBC00074
4 Болт 4 BVBC00576

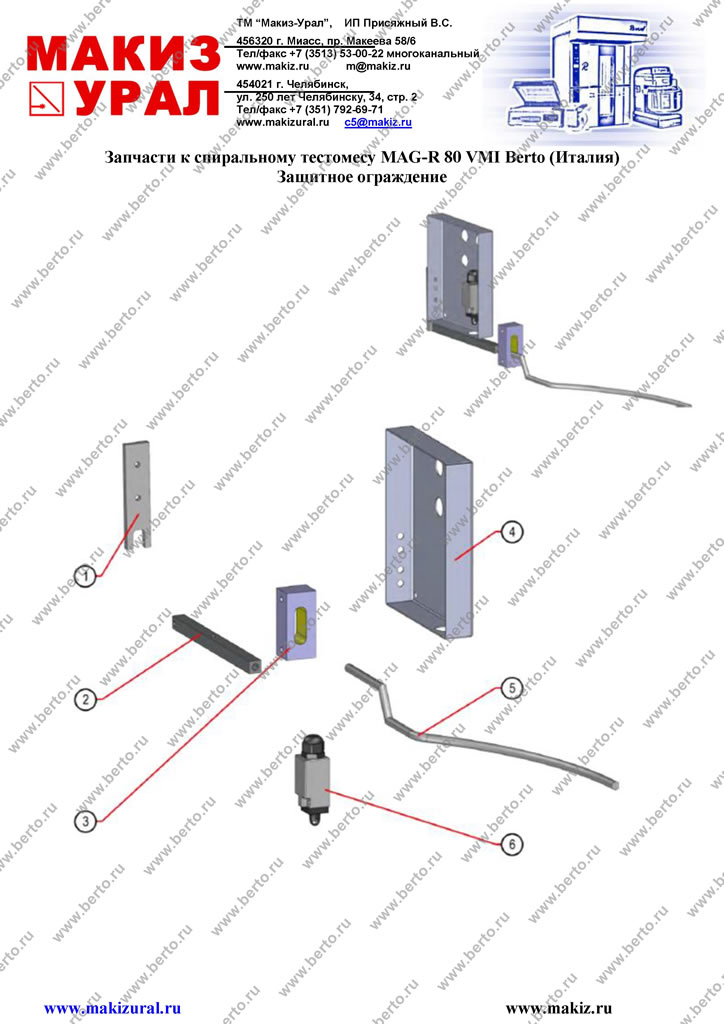

Защитное ограждение - BVB305750
Поз. Описание Кол. Код
4 Защитный кожух 1 BVB208142-9007
2 Рычаг 1 BVB161005
3 Блок 1 BVB113037
1 Крепежная пластина 1 BVB188166
5 Рычаг 1 BVB161008
6 Микровыключатель 1 BVBE00028

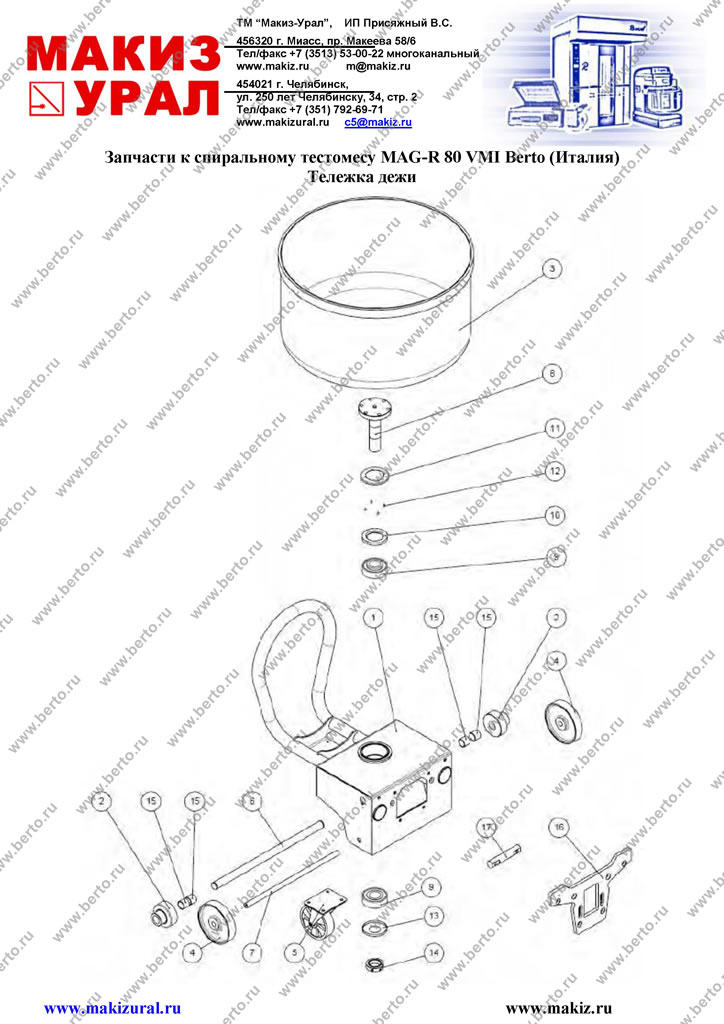

Тележка дежи - BVB305208
Поз. Описание Кол. Код
1 Основание тележки – мод. 80 1 BVB140013
2 Центрирующее колесо тележки 2 BVB200014
3 Дежа – мод. 80 1 BVB261076
4
4 Колеса тележки дежи 2 BVBC01175
5 Поворотная опора с колесом 1 BVBC01142
6 Ось для центрирующих колес  1 BVB186103
7 Ось для колес тележки дежи 1 BVB186102
8 Вал дежи 1 BVB100068
9 Подшипник 32309 2 BVBC01718
10 Уплотнительное кольцо тип MIM (60x100x12) 1 BVBC01177
11 Крышка вала дежи 1 BVB108006
12 Болт 4 BVBC01130
13 Уплотнительное кольцо NILOS 32309 тип AV 1 BVBC01178
14 Стопорная гайка 1 BVB107003
15 Самосмазывающаяся втулка 4 BVBC01222
16 Крепежная пластина для крюка 1 BVB191179
17 Ось для крюка 1 BVB186155

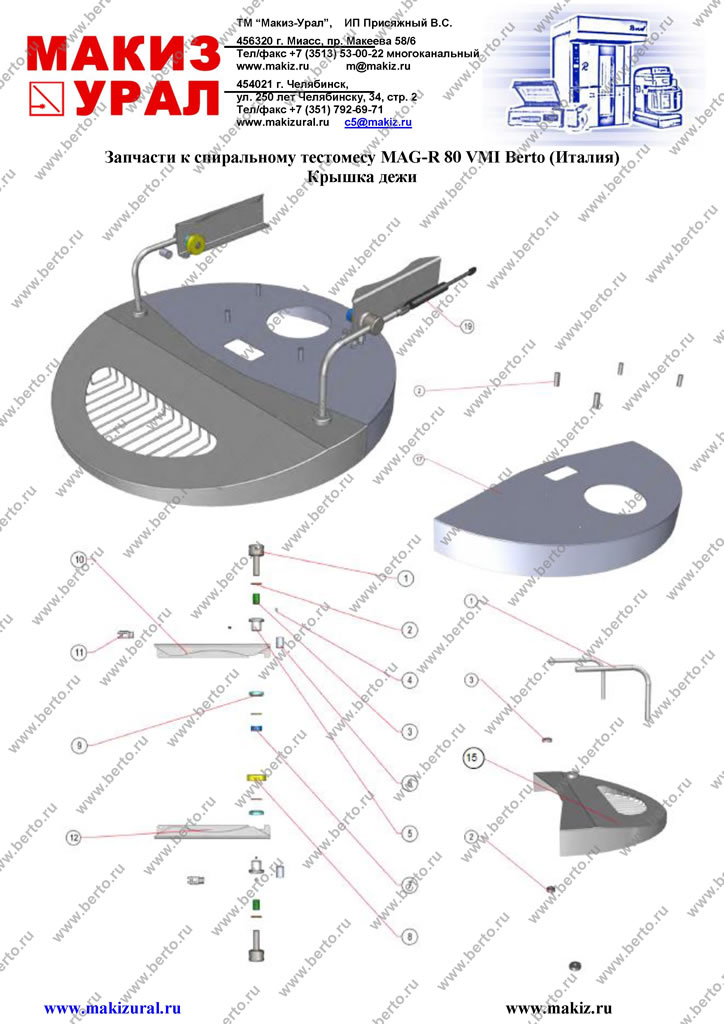

Крышка дежи - BVB305729
Поз. Описание Кол. Код
  Замыкающая пластинка 2 BVB159262
  Болт 6 BVBC00003
  Шайба 6 BVBC00072
  Суппорт 2 BVB234031
  Втулка 4 BVB116055
  Болт 4 BVBC00352
  Шайба 4 BVBC00373
  Болт 2 BVBC00594
  Гайка 2 BVBC00242
  Задняя втулка 2 BVB116061
  Спица 2 BVBC00889
  Болт 3 BVBC00042
  Втулка 2 BVB116032
1 Ось подъемной крышки 2 BVB186088
2 Шайба 4 BVBC00240
3 Втулка 2 BVBC00864
4
4 Болт 2 BVBC01072
5 Втулка 2 BVB116040
6 Эксцентриковый стопор 2 BVB116001
7 Зажимная втулка 1 BVBC00960
8 Кулачек 1 BVB131001
9 Гайка 2 BVBC00839
10 Суппорт оси 1 BVB234033-9007
11 Вилочный соединитель 2 BVBC01108
12 Суппорт оси 1 BVB234034
13 Ручка 2 BVB118078
14 Шайба 2 BVB211001
15 Подъемная крышка 1 BVB202052
16 Ось 2 BVB186004
17 Фиксированная крышка 1 BVB205039
18 Ось 4 BVB186115
19 Цилиндр 2 BVBC01209

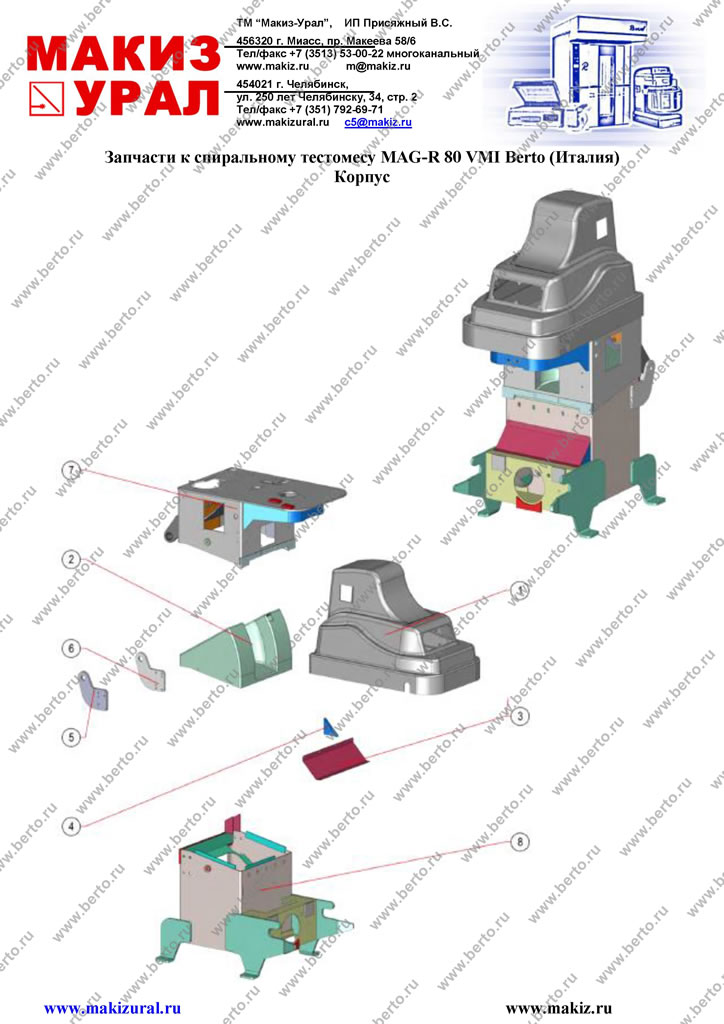

Корпус - BVB306121
Поз. Описание Кол. Код
1 Верхняя крышка 1 BVB125059
2 Внутренняя защитная крышка 1 BVB208111
3 Усилительная пластина 1 BVB159131
4
4 Усилительная пластина 2 BVB188131
5 Пластина 1 BVB191094-9007
6 Пластина 1 BVB191093-9007
7 Траверса 1 BVB247047-9007
8 Рама 1 BVB285076-9007
  Задняя внутренняя защитная крышка 1 BVB208112-9007
  Крепёжная пластина 2 BVB159132
  Предохранительный стержень 1 BVBC01172
  Гайка 2 BVBC01189
  Гайка 2 BVBC01171
  Ось 1 BVB100071
  Болт 4 BVBC01078
  Шайба 16 BVBC00075
  Болт 8 BVBC00794
  Болт 5 BVBC01192
  Пластина 1 BVB188142-9007
  Втулка 2 BVBC01193
  Болт 8 BVBC01245
  Болт 4 BVBC00504
  Болт 6 BVBC00807
  Каучуковая пластина 0,9 BVBC01240
  Шайба 6 BVBC00071
  Болт 6 BVBC00002
  Шайба 4 BVBC00373
  Шайба 2 BVBC00511
  Болт 2 BVBC00440
  Суппорт 1 BVB234038
  Вентилятор 1 BVBE00845
  Шайба 8 BVB211027
  Шайба 4 BVB211028
  Микроперекльчатель 1 BVBE00028
  Болт 2 BVBC00022
  Шайба 2 BVBC00071
  Шайба 2 BVBC00084
  Защитный кожух 1 BVB208170-9007
  Болт 4 BVBC00236
  Кулачек 1 BVB131007
  Прокладка 1 BVB188177
  Болт 2 BVBC00003

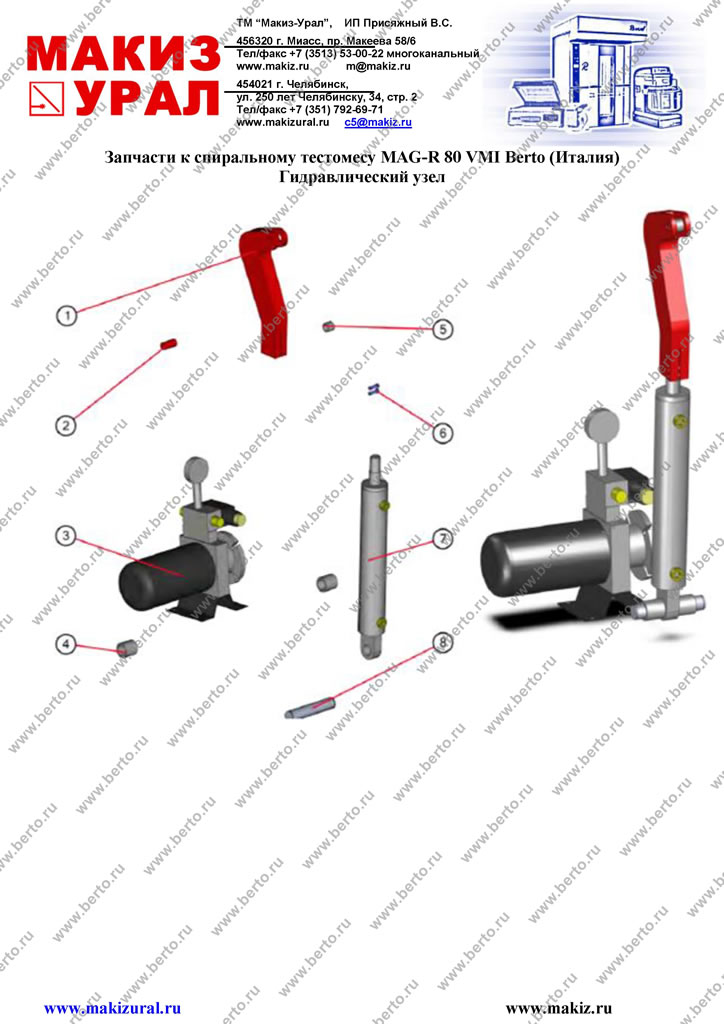

Гидравлический узел
Поз. Описание Кол. Код
4 Блок 1 BVBC01341
7 Гидроцилиндр 1 BVBC01346
  Ремкомплект 1 BVBC01349
  Гидроцилиндр 1 BVBC01348
1 Гидроцилиндр 1 BVBC01344
2 Крюк 1 BVB154006
  Ось 1 BVB186100
  Шайба 2 BVBC00376
  Болт 2 BVBC00005
6 Болт 2 BVBC01167
8 Ось 1 BVB186151
4 Скоба 2 BVB143044
  Стабилизатор давления 2 BVBE00919
5 Втулка 1 BVBC01191
  Кабель 1 BVBE00977
  Рукав 1 BVBE01283
  Гидравлическое соединение 2 BVBC00869
